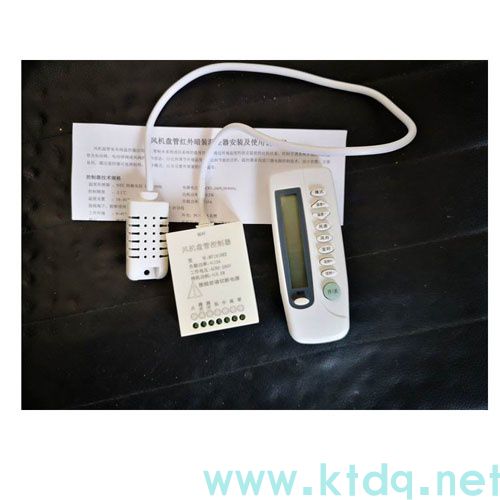

風機盤管紅外暗裝溫控器安裝及使用說明書
風機盤管免布線溫控器應用于二管制水系統或風襲經的溫度控制。通過環境溫度的設定溫度的比較結果，控制空調系統末端的風機盤管及電動閥、電動球閥或風閥的工作狀態，以達到調節環境溫度、舒適和節能的目的。溫控器采用進口微電腦控制技術，設計優雅，方便易用，通過遙控器可選擇制熱、制冷模式，以及設置所需要的室內溫度。
控制器技術規格
溫度傳感器： NTC 熱敏電阻 B 值3950控制精度：±1'℃
溫度設置：18~30℃
接線端子：能夠連接2*1.5mm2或1*2.5mm2的導線工作環境：0~45'℃
提示
：蜂鳴器濕度
:5~95%RH（不結露）
電源電壓：AC85~260V.50/60Hz自耗功率：<0.2W
負載功率：<10A
外殼： PC + ABS 阻燃
外形尺寸：48*64*21（寬＊高＊厚）安裝孔徑：p3.5

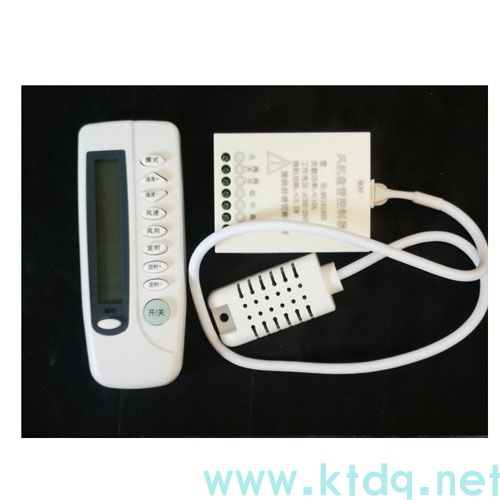

遙控器操作說明
風機盤管紅外暗裝溫控器安裝及使用說明書
開關機
溫度設定
按"開／關"鍵一次開機，再按一次關機，同時關閉風機盤管、電動閥或電動風閥。
開機狀態下，按"溫度一"鍵降低設置溫度，按"溫度＋"鍵升高設置溫度，每按鍵一次溫度變化1℃。房間溫度到了設定溫度就關閉風機和閥門。
開機狀態下，按"模式"鍵進行切換，液晶顯示冷風表示制冷，暖風表示制熱。按"風速"風速鍵選擇風機風速：高速、中速、低速。
模式選擇
風速選擇
睡眠功能
設定
定時關機
設定
按"睡眠"模式鍵切換至睡眠顯示狀態，再按一次取消。或者按"▲"確認、按"▼"取消或唾眠開啟后，溫控器自動進入低風速狀態，風機每次關閉風機和閥門的變化值為2℃
定時關機：按"定時"鍵切換至定時關機。按"定時＋"向上調定時時間，按"定時一"向下調定時時間，調整好后，自動確認，定時關打開后，時間到了就關機，同時關閉風機和閥門
安裝示意圖
1、安裝時切斷電源。配置電源開關，在非供暖時切斷電源。2、避免陽光直射、避風、遠離熱源，接收頭安裝位置具有房間溫度代表性的位置。
3、根據底殼接線圖連接電路。如果使用的溫控器與配備的安裝圖不相符，請與經銷商或工廠聯系。
4、根據標示電流配備負載，禁止超載。建議風機盤管功率在300瓦以下。
5、按接收底殼絲印接線圖為準安裝使用事項：
風機盤管紅外暗裝溫控器安裝及使用說明書
1．電源線務必安裝正確，火線零線不能接反，以免損壞溫控器。2．溫控系統前端應加設電源控制開關或單獨的電源插座，在不需要溫控系統工作的時候應切斷電源。
3．液晶溫控面板工作時需要穩定的電源支持，非正常斷電和瞬間電源的閃斷，都可能會導致溫控面板的關閉或不正常工作。無論是何種性質的斷電后的再次來電，都可能會導致供暖系統的停止工作。因此當正常供暖期間發現面板關閉時請及時啟動溫控面板進入工作狀態。
4．暗裝溫控面板具備自動記憶功能，可在動力電源被切斷再次供電時，自動切換到斷電前的工作狀態。
5．配備電熱執行器的溫控系統，在斷電狀態下，有保持供暖和切斷供暖兩種形式，應根據實際需要選配。
6．溫控器安裝位置應有代表性并不受其他熱源或流動空氣的影響。
警告：接線一定按照電氣接線圖正確接線，切勿將水、泥漿等雜質進入溫控器內，否則將會造成器件損壞！保修（售后）服務：
本產品質量保修期限為兩年，自產品售出之日起算，本公司產品均可按規定享受終身售后服務，但超過保修期或非質量問題引起的售后服務，本公司將視情況收取一定費用。
